精密锯

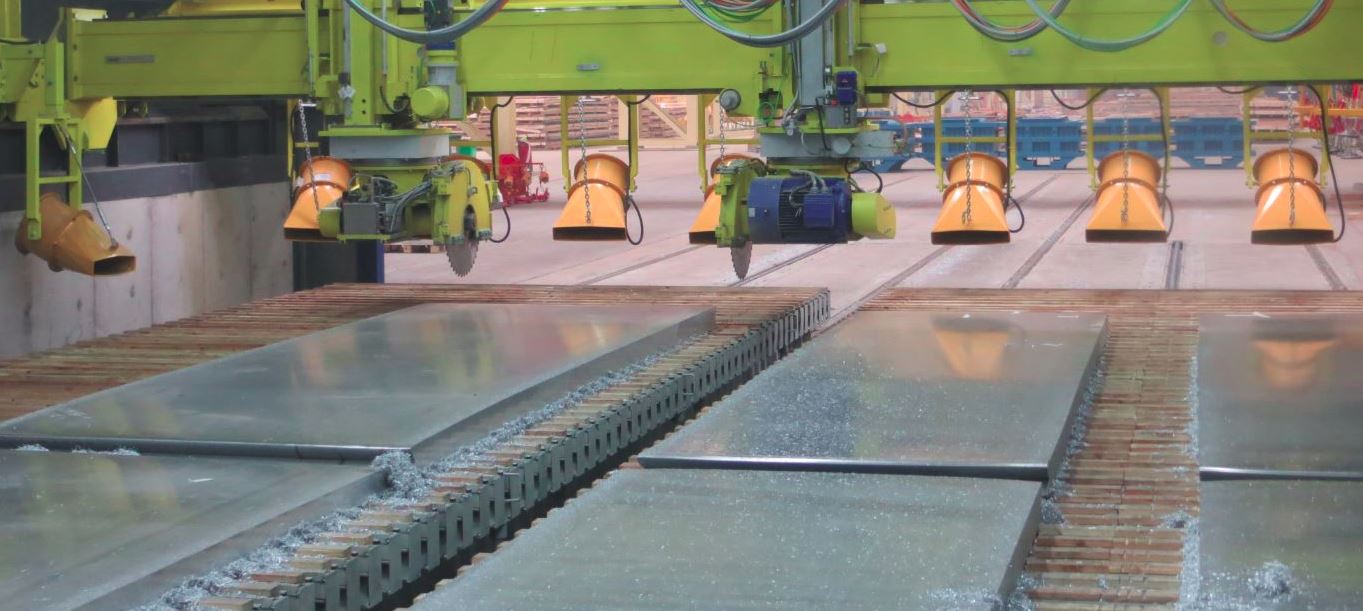

本司本着实现快速及精确修整铝板的设计理念,设计出的板锯可切割长度达40米,宽度最大为4.3米的经轧制的铝板。
通过同时安装两台锯切机,可以在同一批此生产中对物料的两边进行符合加工尺寸的平行切割。通过可90° 旋转的切头,既可以进行杯状切割也可实现对角切割。
通过安装两台独立工作的锯台,就可以在具备隔音及防尘的切割房内一边切割铝板的同时,对另一台已经完成切割工作的锯台进行物料的装卸。通过这种设计可将装卸时间降低,并大大地提高切割效率。
为了优化对切割过程的监控,整套设备控制系统安装了同步行走及安装空调的操作间,可以对切割房间内的一切情况一览无余。另外,每一次切割过程都由操作人员通过两个安装在切割机上的摄像头进行监控。
设备尺寸 长×宽×高: 60 × 30 × 6 m
锯台尺寸 长×宽×高: 40,000 × 4,300
最大铝板尺寸: 39,000 × 4,300 × 300 mm (400 mm)
精确度
长度切割: ± 1.5 mm
宽度切割: ± 0.75 mm
对角切割: ± 2.0 mm
锯片驱动功率: 2 × 7.5 kW
切削效率: 2 × 900 cm²/ min
锯片润滑: Unicut 低耗量润滑剂
废屑清除: 通过振动及带式输送机自动清除
设备控制: 西门子 S7-300
性能概览
- 通过同时安装两台锯切机实现更高的切割效率
- 安装平行运转的锯台来降低装卸时间
- 使用低耗量润滑剂实现更低的润滑剂消耗
- 更高的自动化等级
- 同步行走的操作柜使操作更舒适、现代化、条理清楚
